Disyuntor Diferencial 4X100A 100M

Descripcion

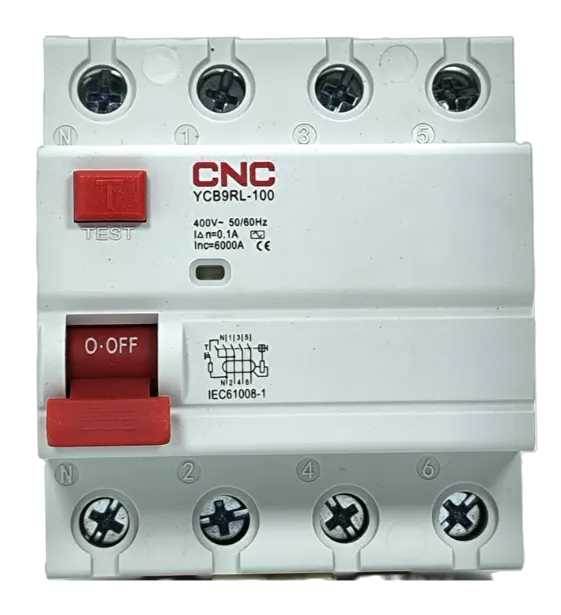

Interruptor Diferencial Tetrapolar CNC 100mA (Serie YCB9RL) Marca: CNC Electric Código de fábrica exacto: YCB9RL-AC30-4P100 Referencia de catálogo/sistema: Diferencial 4x100A 100ma Tipo de dispositivo: Interruptor diferencial puro / Disyuntor general (RCCB) para protección contra fugas a tierra. Cantidad de polos: 4 Polos (Tetrapolar - Trifásico más Neutro). Corriente nominal de paso (In): 30 Amperios (Basado en el chasis "30" de la nomenclatura de fábrica). Sensibilidad de disparo por fuga (IΔn): 100 mA (0.1A - Sensibilidad intermedia para protección selectiva de maquinaria y circuitos seccionales). Clase de onda diferencial: Clase AC (Apto para corrientes residuales alternas sinusoidales estándar). Tensión nominal de operación (Ue): 230V / 400V AC (Frecuencia: 50/60 Hz). Tensión nominal de aislamiento (Ui): 500V AC. Capacidad de cortocircuito condicional (Inc): Típicamente 6 kA a 10 kA (coordinado con protección termomagnética aguas arriba). Tipo de montaje: Fijación rápida sobre riel DIN estándar de 35 mm. Aplicación típica: Dispositivo de protección seccional instalado en tableros trifásicos de talleres, clínicas, laboratorios o salas de máquinas. La sensibilidad de 100 mA se utiliza como escalón intermedio para proteger circuitos de fuerza motriz o tableros secundarios donde conviven motores y cargas informáticas; es lo suficientemente alto para evitar disparos en falso por corrientes parásitas naturales, pero lo suficientemente bajo para brindar una protección superior a la de 300 mA contra fallas de aislamiento. Nota de consistencia técnica para catálogo: Al tratarse de un interruptor diferencial puro, no posee curvas de disparo térmico por sobrecarga (como la indicación de curvas A, B o C), sino que actúa de forma exclusiva ante desbalances de corriente residual hacia tierra, debiendo coordinarse con llaves térmicas en el tablero. Características de construcción y seguridad: - Monitoreo toroidal interno: Incorpora un transformador toroidal compacto que censa constantemente el balance vectorial entre las tres fases y el neutro. Si detecta una fuga de 100 mA derivada a tierra, desconecta los contactos en milisegundos. - Botón de prueba frontal (Test): Cuenta con un pulsador mecánico marcado con la letra "T" para forzar un ensayo de fuga interno, permitiendo verificar de forma periódica el correcto funcionamiento de los resortes de apertura del equipo. - Ventana indicadora de disparo: Señalización visual mecánica en el frente que cambia de color para identificar rápidamente si el corte del suministro fue manual o automático debido a una falla a tierra real. - Carcasa de ingeniería ignífuga: Chasis fabricado con compuestos poliméricos autoextinguibles de alta resistencia térmica, impidiendo la propagación de fuego ante contingencias eléctricas en el tablero.
