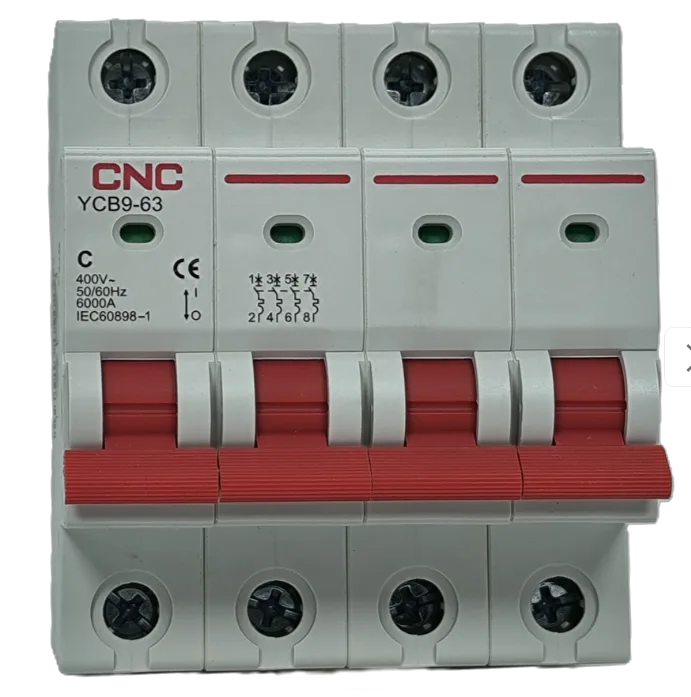

Termomagnética Din 4X 50A 6KA C

Descripcion

Interruptor Termomagnético Tetrapolar CNC 4x50A (Curva C - 6kA - Serie YCB9) Marca: CNC Electric Código de fábrica exacto: YCB9-63-4PC50 Referencia de publicación: Térmica 4x50A 6Ka 230/400V 50/60Hz Curva=C Tipo de dispositivo: Interruptor automático termomagnético (Pequeño Interruptor Automático - PIA) para protección contra sobrecargas y cortocircuitos. Cantidad de polos: 4 Polos (Tetrapolar - Trifásico más Neutro seccionado y protegido). Corriente nominal (In): 50 Amperios. Curva de disparo magnético: Curva C (Disparo instantáneo entre 5 y 10 veces la corriente nominal). Capacidad de ruptura extrema (Icn): 6 kA (6.000 Amperios a 400V AC, bajo normativa internacional IEC 60898-1). Tensión nominal de operación (Ue): 230V / 400V AC (Frecuencia: 50/60 Hz). Tensión nominal de aislamiento (Ui): 500V AC. Tipo de montaje: Fijación rápida sobre riel DIN estándar de 35 mm. Aplicación típica: Se utiliza de forma masiva como protección general de subtableros seccionales o como llave de corte general trifásica en locales comerciales, talleres medianos, oficinas y viviendas de categoría con alto consumo de fuerza motriz (climatización central, bombas, maquinaria menor). Su función es resguardar la integridad de los cables conductores de la instalación contra sobrecalentamientos térmicos producidos por consumos excesivos continuos y contra cortocircuitos directos. Al cortar las 3 fases y el neutro en simultáneo, garantiza una desenergización absoluta del sector para realizar tareas de mantenimiento con total seguridad. Características de construcción y seguridad industriales: - Sistema de protección bimetálico y electromagnético: El elemento bimetálico interno actúa por deformación térmica ante sobrecargas leves pero prolongadas, mientras que una bobina de acción rápida abre los contactos en microsegundos ante cortocircuitos severos de gran intensidad. - Mecanismo de disparo libre (Trip-Free): El interruptor garantiza la apertura de sus polos internos de forma automática ante una falla real en la línea, incluso si la palanca exterior de color negro se encuentra retenida, trabada o sostenida intencionalmente en posición de encendido (ON). - Indicador visual de estado directo: Incorpora una ventana de señalización mecánica frontal que refleja de manera inequívoca el estado real de los contactos internos (Color Verde = Contactos abiertos con seguridad / Color Rojo = Circuito cerrado bajo tensión), brindando seguridad visual al operario. - Chasis robusto de alta ingeniería: Carcasa compacta fabricada con polímeros autoextinguibles de gran resistencia térmica y mecánica que no propagan llama, ocupando un ancho exacto de 4 módulos DIN (72 mm) en el tablero.
