Termomagnética Din 4X 63A 6KA C

Descripcion

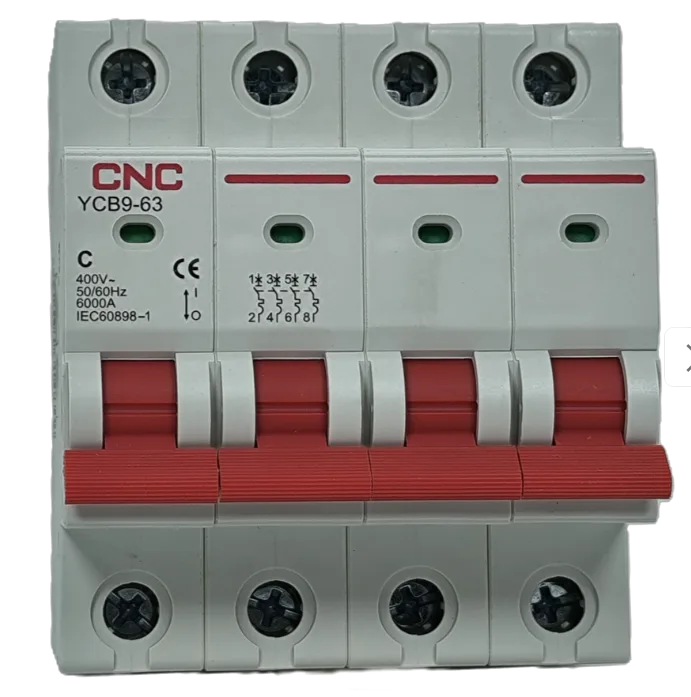

Interruptor Termomagnético Tetrapolar CNC 4x63A (Curva C - 6kA - Serie YCB9) Marca: CNC Electric Código de fábrica exacto: YCB9-63-4PC63 Referencia de publicación: Térmica 4x63A 6Ka 230/400V 50/60Hz Curva=C Tipo de dispositivo: Interruptor automático termomagnético (Pequeño Interruptor Automático - PIA) para protección contra sobrecargas y cortocircuitos. Cantidad de polos: 4 Polos (Tetrapolar - Trifásico más Neutro seccionado y protegido). Corriente nominal (In): 63 Amperios. Curva de disparo magnético: Curva C (Disparo instantáneo entre 5 y 10 veces la corriente nominal). Capacidad de ruptura extrema (Icn): 6 kA (6.000 Amperios a 400V AC, según normativa IEC 60898-1). Tensión nominal de operación (Ue): 230V / 400V AC (Frecuencia: 50/60 Hz). Tensión nominal de aislamiento (Ui): 500V AC. Tipo de montaje: Fijación rápida sobre riel DIN estándar de 35 mm. Aplicación típica: Se utiliza de forma masiva como interruptor de cabecera en tableros seccionales trifásicos o como llave de protección general para líneas alimentadoras secundarias de alta demanda en talleres, comercios, oficinas o grandes residencias. Su función primordial es proteger los cables conductores de la instalación eléctrica contra sobrecalentamientos térmicos originados por un exceso de consumo sostenido y contra cortocircuitos francos de gran intensidad entre fases o a neutro. Al ser tetrapolar, garantiza el corte absoluto de todas las líneas vivas y el neutro, aislando por completo el sector para un mantenimiento seguro. Características de construcción y seguridad industriales: - Doble sistema de protección integrado: Incorpora un bimetal de precisión calibrado para dilatarse ante sobrecorrientes leves pero prolongadas (protección térmica) y una bobina electromagnética de actuación ultra-veloz que abre los contactos en pocos milisegundos ante fallas de cortocircuito directo. - Mecanismo de disparo libre (Trip-Free): El interruptor abrirá el circuito de manera automática e instantánea si detecta una anomalía real en la red, incluso si la manija exterior de comando de color negro se encuentra retenida, trabada o sostenida a la fuerza en la posición de encendido (ON). - Visualizador de estado frontal: Ventana indicadora mecánica que refleja de manera directa el estado real de los contactos internos (Verde = Contactos abiertos con seguridad / Rojo = Circuito cerrado bajo tensión), independientemente de la posición de la palanca exterior. - Chasis robusto de alta resistencia: Carcasa compacta autoextinguible fabricada con tecnopolímeros de alta resistencia al calor y al impacto, diseñada para ocupar exactamente 4 módulos DIN (72 mm de ancho total) en el tablero.
