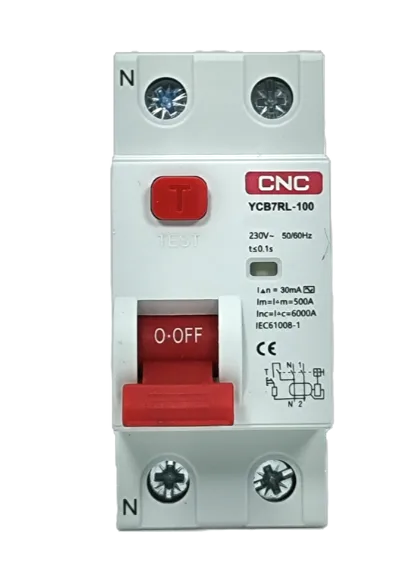

Disyuntor Diferencial 2X 63A 30MA

Descripcion

Disyuntor Diferencial Bipolar CNC YCB7RL-AC-100-2P-30-63 Marca: CNC Electric Modelo: YCB7RL-AC-100-2P-30-63 Serie: YCB7RL-AC-100 Tipo de dispositivo: Interruptor diferencial residual, RCCB, para protección contra corrientes de fuga a tierra. Cantidad de polos: 2P, bipolar Corriente nominal In: 63A Sensibilidad diferencial IΔn: 30mA Tipo de corriente residual: AC, para corrientes residuales alternas sinusoidales Tensión de empleo Ue: 230V AC, para uso bipolar en redes monofásicas Frecuencia nominal: 50/60Hz Capacidad de la serie: Bastidor hasta 100A, según denominación AC-100 Montaje: Riel DIN modular Tipo de protección: Diferencial pura, no reemplaza la protección termomagnética contra sobrecarga o cortocircuito. Aplicación típica: Protección diferencial de alta sensibilidad en tableros monofásicos residenciales, comerciales, oficinas o circuitos donde se requiere corte simultáneo de fase y neutro ante fugas a tierra. La sensibilidad de 30mA está orientada a protección de personas frente a contactos indirectos. Funciones de operación y protección: Protección diferencial 30mA: Detecta fugas de corriente hacia tierra y desconecta el circuito cuando el desequilibrio supera el valor nominal. Tipo AC: Adecuado para cargas convencionales con corrientes residuales alternas sinusoidales. Seccionamiento bipolar: Abre simultáneamente fase y neutro, aislando el circuito protegido. Botón de prueba: Permite verificar periódicamente el funcionamiento del mecanismo diferencial mediante el test frontal. Descripción funcional: El CNC YCB7RL-AC-100-2P-30-63 es un disyuntor diferencial bipolar de la serie YCB7RL, con corriente nominal de 63 amperios y sensibilidad de 30mA. Está diseñado para detectar fugas a tierra en instalaciones monofásicas de baja tensión y desconectar automáticamente la alimentación cuando se supera el umbral diferencial. Su configuración de 2 polos permite cortar fase y neutro de forma simultánea, aportando seguridad en tableros donde se requiere protección diferencial de alta sensibilidad. Al ser un RCCB, debe instalarse coordinado con interruptores termomagnéticos o fusibles aguas arriba para protección contra sobrecargas y cortocircuitos.
