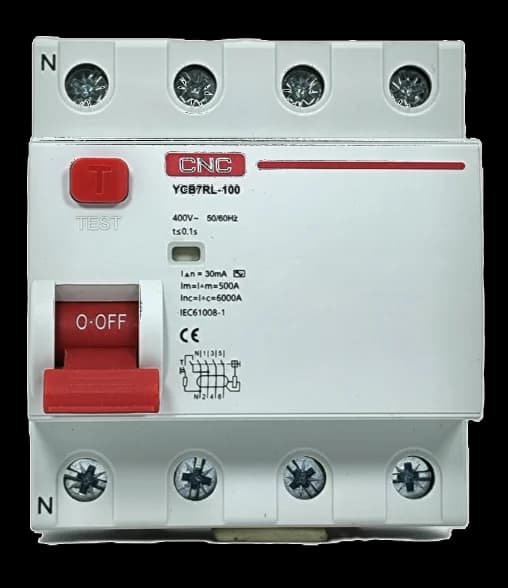

Disyuntor Diferencial 4X 25A 30MA

Descripcion

Disyuntor Diferencial Tetrapolar CNC YCB7RL-AC-100-4P-30-25 Marca: CNC Electric Modelo: YCB7RL-AC-100-4P-30-25 Serie: YCB7RL-AC-100 Tipo de dispositivo: Interruptor diferencial residual, RCCB, para protección contra corrientes de fuga a tierra. Cantidad de polos: 4P, tetrapolar Corriente nominal In: 25A Sensibilidad diferencial IΔn: 30mA Tipo de corriente residual: AC, para corrientes residuales alternas sinusoidales Tensión de empleo Ue: 400V AC, para uso tetrapolar en redes trifásicas Frecuencia nominal: 50/60Hz Capacidad de la serie: Bastidor hasta 100A, según denominación AC-100 Montaje: Riel DIN modular Tipo de protección: Diferencial pura, no reemplaza la protección termomagnética contra sobrecarga o cortocircuito. Aplicación típica: Protección diferencial de alta sensibilidad en tableros trifásicos con neutro, instalaciones comerciales, oficinas, pequeños talleres o circuitos trifásicos de baja corriente donde se requiere corte simultáneo de tres fases y neutro ante fugas a tierra. La sensibilidad de 30mA está orientada a protección de personas frente a contactos indirectos. Funciones de operación y protección: Protección diferencial 30mA: Detecta fugas de corriente hacia tierra y desconecta el circuito cuando el desequilibrio supera el valor nominal. Tipo AC: Adecuado para cargas convencionales con corrientes residuales alternas sinusoidales. Seccionamiento tetrapolar: Abre simultáneamente las tres fases y el neutro, aislando completamente el circuito protegido. Botón de prueba: Permite verificar periódicamente el funcionamiento del mecanismo diferencial mediante el test frontal. Descripción funcional: El CNC YCB7RL-AC-100-4P-30-25 es un disyuntor diferencial tetrapolar de la serie YCB7RL, con corriente nominal de 25 amperios y sensibilidad de 30mA. Está diseñado para detectar fugas a tierra en instalaciones trifásicas de baja tensión y desconectar automáticamente la alimentación cuando se supera el umbral diferencial. Su configuración de 4 polos permite cortar fases y neutro de forma simultánea, aportando seguridad en tableros donde se requiere protección diferencial de alta sensibilidad. Al ser un RCCB, debe instalarse coordinado con interruptores termomagnéticos o fusibles aguas arriba para protección contra sobrecargas y cortocircuitos.
