Termomagnética Din 2X 20A 6KA C

Descripcion

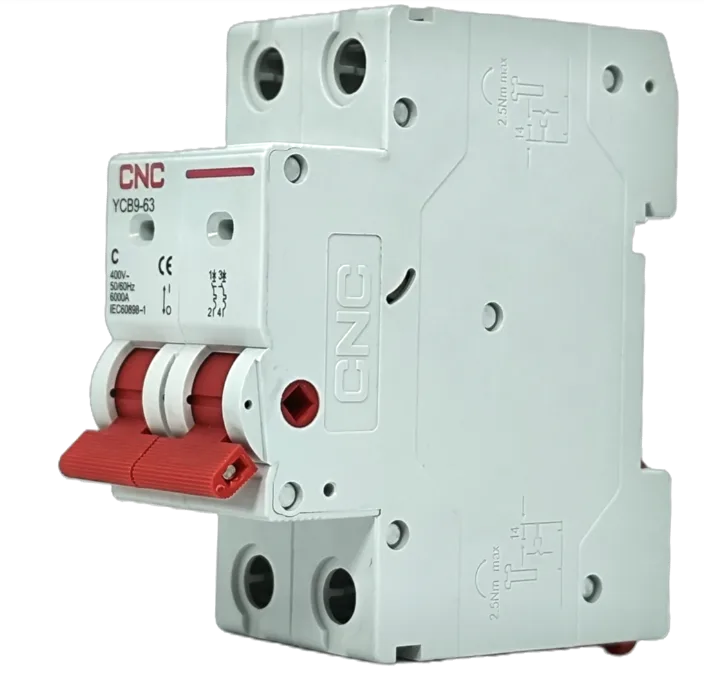

Interruptor Termomagnético Modular CNC YCB9-63-2PC20 Marca: CNC Electric Modelo: YCB9-63-2PC20 Serie: YCB9-63 Tipo de dispositivo: Interruptor automático termomagnético modular miniatura, MCB, para protección contra sobrecarga y cortocircuito. Cantidad de polos: 2P, bipolar Curva de disparo: C Corriente nominal In: 20A Tensión de empleo Ue: 230/400V AC Frecuencia nominal: 50/60Hz Poder de corte: 6kA Norma de referencia: IEC/EN 60898-1 Montaje: Riel DIN modular Tipo de maniobra: Palanca frontal manual con indicación de estado mecánico. Aplicación típica: Protección bipolar de circuitos monofásicos en tableros eléctricos residenciales, comerciales o terciarios. Se utiliza para proteger circuitos de tomacorrientes, líneas de uso general, cargas de iluminación o pequeños equipos con corriente nominal de hasta 20A, permitiendo el corte simultáneo de ambos conductores del circuito. Funciones de operación y protección: Protección contra sobrecarga: Disparo térmico ante corrientes superiores a la nominal mantenidas en el tiempo. Protección contra cortocircuito: Disparo magnético rápido ante fallas de alta corriente. Curva C: Adecuada para cargas generales con corriente de arranque moderada, como iluminación, tomacorrientes, pequeños motores o cargas mixtas. Seccionamiento bipolar: Apertura simultánea de los dos polos del circuito para mayor seguridad durante maniobras, mantenimiento o fallas. Descripción funcional: El CNC YCB9-63-2PC20 es un interruptor termomagnético modular bipolar de la serie YCB9-63, configurado con curva C y corriente nominal de 20 amperios. Está diseñado para proteger circuitos de baja tensión en corriente alterna contra sobrecargas y cortocircuitos, operando a 230/400V AC y 50/60Hz. Su formato modular permite instalación sobre riel DIN en tableros normalizados, ofreciendo maniobra manual frontal y corte simultáneo de ambos polos del circuito.
