Termomagnética Din 2X 2A 4.5KA

Descripcion

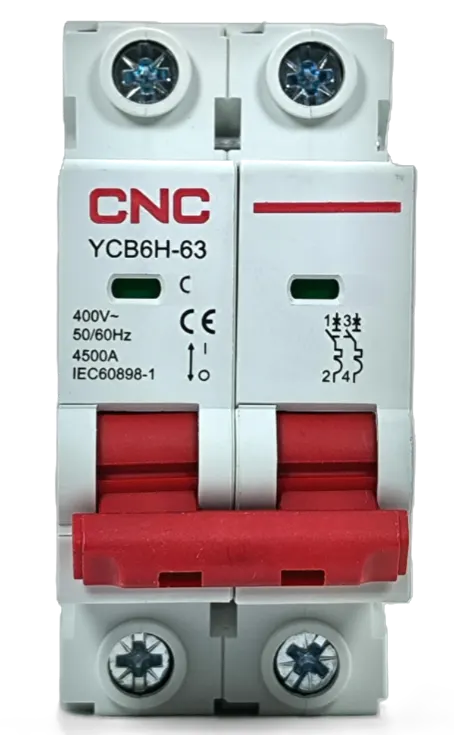

Interruptor Termomagnético Modular CNC YCB6H-63-2PC02 Marca: CNC Electric Modelo: YCB6H-63-2PC02 Serie: YCB6-63 / YCB6H-63 Tipo de dispositivo: Interruptor automático termomagnético modular miniatura, MCB, para protección contra sobrecarga y cortocircuito. Cantidad de polos: 2P, bipolar Curva de disparo: C Corriente nominal In: 2A Poder de corte: 4.5kA, identificado por la letra `H` en la codificación de la serie Tensión de empleo Ue: Hasta 400V AC Frecuencia nominal: 50/60Hz Norma de referencia: IEC 60898-1 Montaje: Riel DIN modular Corrientes disponibles de la serie: Hasta 63A Aplicación típica: Protección bipolar de circuitos auxiliares de muy baja corriente en tableros residenciales, comerciales o industriales livianos. Se utiliza para proteger circuitos de mando, señalización, instrumentación, pequeños transformadores, fuentes auxiliares o equipos electrónicos con corriente nominal de hasta 2A, permitiendo el corte simultáneo de ambos conductores del circuito. Funciones de operación y protección: Protección contra sobrecarga: Disparo térmico ante corrientes superiores a la nominal mantenidas en el tiempo. Protección contra cortocircuito: Disparo magnético rápido ante fallas de alta corriente. Curva C: Adecuada para cargas generales con corriente de arranque moderada dentro de circuitos auxiliares, como pequeños transformadores, fuentes o cargas mixtas livianas. Seccionamiento bipolar: Apertura simultánea de dos conductores del circuito, aportando seguridad durante maniobras, mantenimiento o fallas. Montaje modular: Instalación sobre riel DIN en tableros normalizados, con accionamiento manual frontal. Descripción funcional: El CNC YCB6H-63-2PC02 es un interruptor termomagnético modular bipolar de la familia YCB6-63, configurado para 2 amperios, curva C y poder de corte de 4.5kA según la codificación `H` de la serie. Está diseñado para proteger circuitos auxiliares de baja tensión en corriente alterna contra sobrecargas y cortocircuitos, operando en redes de hasta 400V AC y 50/60Hz. Su configuración de 2 polos permite cortar simultáneamente ambos conductores del circuito, aportando seguridad en tableros donde se requiere protección bipolar de muy baja corriente.
