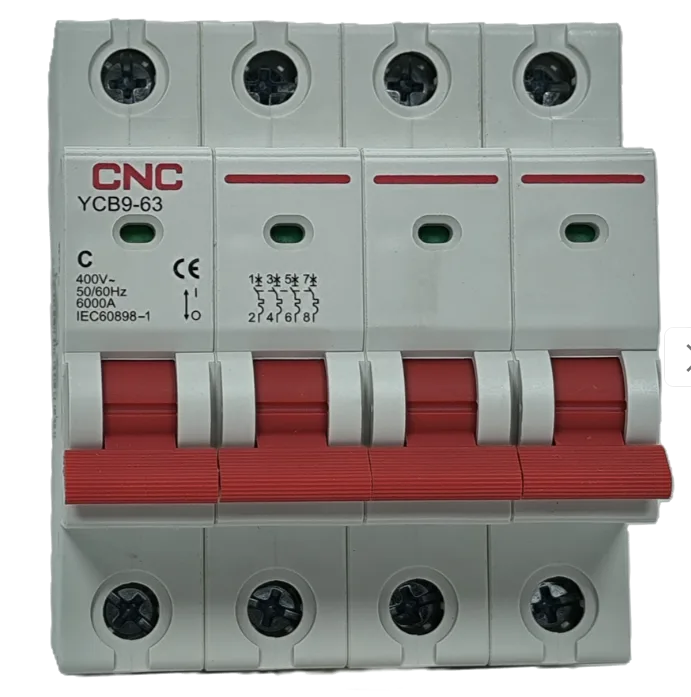

Termomagnética Din 4X 25A 6KA C

Descripcion

Interruptor Termomagnético Tetrapolar CNC 4x25A (Curva C - 6kA - Serie YCB9) Marca: CNC Electric Código de fábrica exacto: YCB9-63-4PC25 Referencia de publicación: Térmica 4x25A 6Ka 230/400V 50/60Hz Curva=C Tipo de dispositivo: Interruptor automático termomagnético (Pequeño Interruptor Automático - PIA) para protección contra sobrecargas y cortocircuitos. Cantidad de polos: 4 Polos (Tetrapolar - Trifásico más Neutro seccionado y protegido). Corriente nominal (In): 25 Amperios. Curva de disparo magnético: Curva C (Disparo instantáneo entre 5 y 10 veces la corriente nominal). Capacidad de ruptura extrema (Icn): 6 kA (6.000 Amperios a 400V AC, según normativa internacional IEC 60898-1). Tensión nominal de operación (Ue): 230V / 400V AC (Frecuencia: 50/60 Hz). Tensión nominal de aislamiento (Ui): 500V AC. Tipo de montaje: Fijación rápida sobre riel DIN estándar de 35 mm. Aplicación típica: Se utiliza de forma masiva para la protección general de subtableros seccionales de distribución o como llave de protección dedicada para líneas de fuerza motriz ligera en comercios, oficinas, pequeños talleres y viviendas (como circuitos de equipos de aire acondicionado split, pequeños motores de inducción, bombas de agua residenciales o iluminación trifásica). Su función principal es resguardar los cables conductores de la instalación contra sobrecalentamientos térmicos causados por consumos excesivos continuos y contra cortocircuitos directos. Al cortar las 3 fases y el neutro en simultáneo, garantiza el aislamiento absoluto del sector para tareas de mantenimiento seguras. Características de construcción y seguridad industriales: - Sistema de protección bimetálico y electromagnético: El componente bimetálico interno actúa por deformación térmica ante sobrecargas leves pero prolongadas, mientras que una bobina de acción rápida abre los contactos en microsegundos ante cortocircuitos de gran intensidad. - Mecanismo de disparo libre (Trip-Free): El interruptor garantiza la apertura de sus polos internos de forma automática ante una falla real en la línea, incluso si la palanca exterior de color negro se encuentra retenida, trabada o sostenida intencionalmente en posición de encendido (ON). - Visualizador de estado directo: Incorpora una ventana de señalización mecánica frontal que refleja de manera inequívoca el estado real de los contactos internos (Color Verde = Contactos abiertos con seguridad / Color Rojo = Circuito cerrado bajo tensión), independientemente de la posición de la palanca exterior. - Chasis robusto de alta ingeniería: Carcasa compacta fabricada con polímeros autoextinguibles de gran resistencia térmica y mecánica que no propagan llama, ocupando un ancho exacto de 4 módulos DIN (72 mm) en el tablero.
