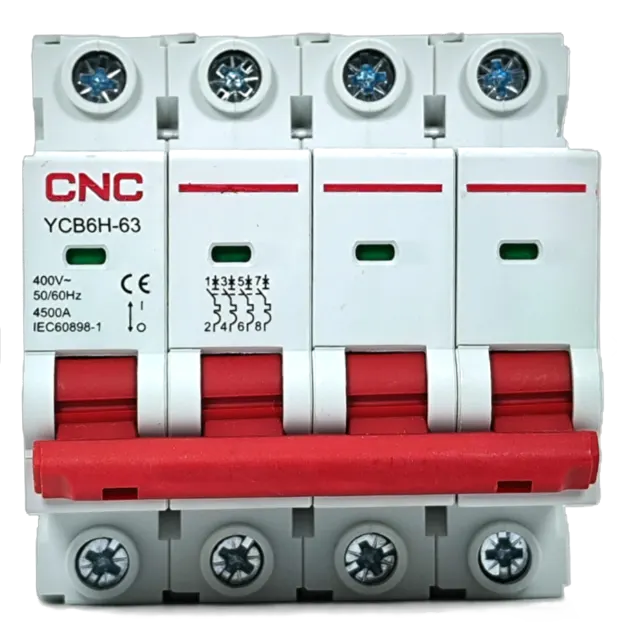

Termomagnética Din 4X 32A 4.5KA

Descripcion

Interruptor Termomagnético Modular CNC YCB6H-63-4PC32 Marca: CNC Electric Modelo: YCB6H-63-4PC32 Serie: YCB6-63 / YCB6H-63 Tipo de dispositivo: Interruptor automático termomagnético modular miniatura, MCB, para protección contra sobrecarga y cortocircuito. Cantidad de polos: 4P, tetrapolar Curva de disparo: C Corriente nominal In: 32A Poder de corte: 4.5kA, identificado por la letra H en la codificación de la serie Tensión de empleo Ue: Hasta 400V AC Frecuencia nominal: 50/60Hz Norma de referencia: IEC 60898-1 Montaje: Riel DIN modular Corrientes disponibles de la serie: Hasta 63A Aplicación típica: Protección tetrapolar de circuitos trifásicos con neutro en tableros residenciales, comerciales o industriales livianos. Se utiliza para proteger líneas de distribución, circuitos generales, alimentaciones seccionales o cargas trifásicas con corriente nominal de hasta 32A, permitiendo el corte simultáneo de las tres fases y el neutro. Funciones de operación y protección: Protección contra sobrecarga: Disparo térmico ante corrientes superiores a la nominal mantenidas en el tiempo. Protección contra cortocircuito: Disparo magnético rápido ante fallas de alta corriente. Curva C: Adecuada para cargas generales con corrientes de arranque moderadas, como pequeños motores, iluminación, tomacorrientes o cargas mixtas. Seccionamiento tetrapolar: Apertura simultánea de tres fases y neutro, permitiendo aislar completamente el circuito protegido. Montaje modular: Instalación sobre riel DIN en tableros normalizados, con accionamiento manual frontal. Descripción funcional: El CNC YCB6H-63-4PC32 es un interruptor termomagnético modular tetrapolar de la familia YCB6-63, configurado para 32 amperios, curva C y poder de corte de 4.5kA según la codificación H de la serie. Está diseñado para proteger circuitos de baja tensión en corriente alterna contra sobrecargas y cortocircuitos, operando en redes de hasta 400V AC y 50/60Hz. Su configuración de 4 polos permite cortar simultáneamente fases y neutro, aportando seguridad en tableros trifásicos donde se requiere seccionamiento completo del circuito.
